Android培训实战教程之使用ActionBar搭建Android UI框架

更新时间:2015年12月28日14时47分来源:传智播客Android培训学院浏览次数:

使用ActionBar搭建Android UI框架

什么是ActionBar?

ActionBar最早起源于Android 3.0系统, 最初是基于平板电脑设计的顶栏操作模块, 后来Android 4.0系统将此操作模块推广的普通的手机屏幕, 旨在为所有Android用户提供统一的交互体验。

ActionBar主要分如下几个部分:

1. 标题区域
此区域位于顶栏左侧, 用来展示程序图标, 标题, 及返回按键。

2. 操作区域
此区域位于顶栏右侧, 用来展示操作选项及菜单列表。

具体可参考下图:

图1-1 Actionbar简介

什么是ActionBarSherlock?

由于ActionBar 起源于Android 3.0系统, 所以Android 2.x的系统无法正常运行ActionBar的所有功能。我们可以使用第三方框架ActionBarSherlock来解决这个问题。使用这种框架的好处就是, Android任何版本都可以统一ActionBar的标准样式, 无需开发者做过多兼容。这是官方网址：http://actionbarsherlock.com。

案例分析

接下来，我们通过一个简单的案例，来了解一下ActionBarSherlock的使用方式。

一．下载ActionBarSherlock官方SDK

登录官方网址：http://actionbarsherlock.com 下载SDK并解压, 如图所示:

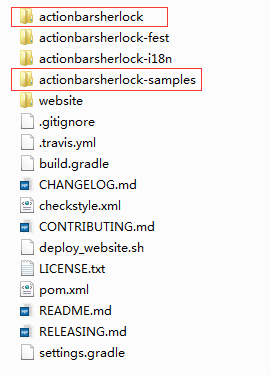

图1-2 ActionBarSherlock SDK解压

其中，actionbarsherlock是我们要使用的第三方库文件，actionbarsherlock-samples是例子程序。

二．创建Demo程序

使用eclipse创建Android项目MyActionBarDemo，并且引入上一步下载的第三方库文件actionbarsherlock，如下图所示：

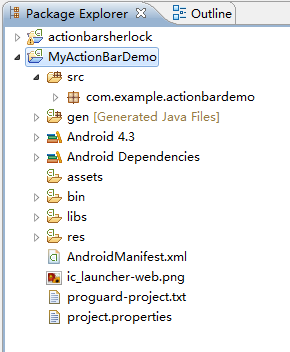

图1-3 MyActionBarDemo

右键单击项目MyActionBarDemo，选择Properties，弹窗左侧列表选择Android，点击Add按钮，选择actionbarsherlock后，点击确定。这样，我们自己的项目MyActionBarDemo就和ActionBarSherlock关联了起来，可以直接调用ActionBarSherlock中的所有资源文件和API了。

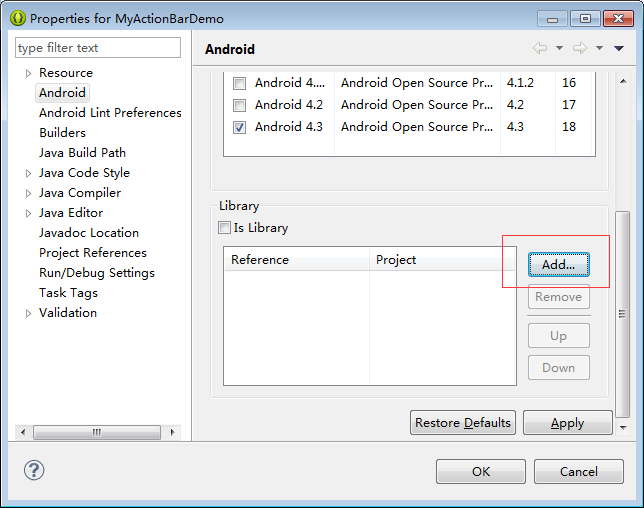

图1-4 引入ActionBarSherlock库文件（1）

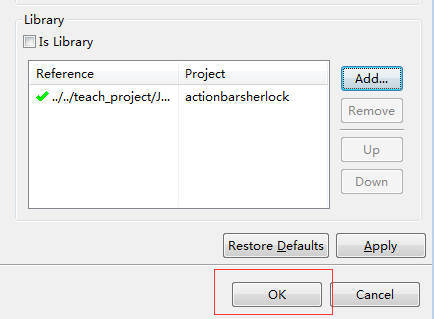

图1-5 引入ActionBarSherlock库文件（2）

注：由于actionbarsherlock的libs包下已经有android-support-v4.jar，为了避免jar包冲突，我们需要将MyActionBarDemo中libs目录下的android-support-v4.jar删除掉。

三．快速开始

1. 在AndroidManifest.xml中，修改应用程序的主题，改为Sherlock下的某种主题，比如：@style/Theme.Sherlock.Light，表示亮色风格的主题。

 <application

        android:allowBackup="true"

        android:icon="@drawable/ic_launcher"

        android:label="@string/app_name"

        android:theme="@style/Theme.Sherlock.Light" >

        <activity

            android:name="com.example.actionbardemo.MainActivity"

            android:label="@string/app_name" >

            <intent-filter>

                <action android:name="android.intent.action.MAIN" />

                <category android:name="android.intent.category.LAUNCHER" />

            </intent-filter>

        </activity>

 </application>

2. 让MainActivity继承SherlockActivity。

public class MainActivity extends SherlockActivity {

         @Override

         protected void onCreate(Bundle savedInstanceState) {

                  super.onCreate(savedInstanceState);

                  setContentView(R.layout.activity_main);

3. 在res目录下，新建menu文件夹，在menu下新建xml文件，名为main.xml，文件内容如下所示：

<menu xmlns:android="http://schemas.android.com/apk/res/android" >

    <item

        android:id="@+id/action_1"

        android:showAsAction="always"

       android:icon="@drawable/ic_launcher"

        android:title="action_1"/>

</menu>

此xml文件根标签是menu，子标签item表示一个操作选项。item有几个属性：id表示item的id标识；showAsAction表示item的展现方式，showAsAction=always表示item一直展示在actionbar的条目上；icon表示item的图标；title表示item的标题。

4. 在MainActivity中重写onCreateOptionsMenu这个方法。

@Override

public boolean onCreateOptionsMenu(Menu menu) {

         getSupportMenuInflater().inflate(R.menu.main, menu);

         return super.onCreateOptionsMenu(menu);

此方法可以将描述文件main.xml填充到ActionBar的条目中。
运行程序，即可发现在ActionBar的操作区域，多了一个操作选项，如图所示：

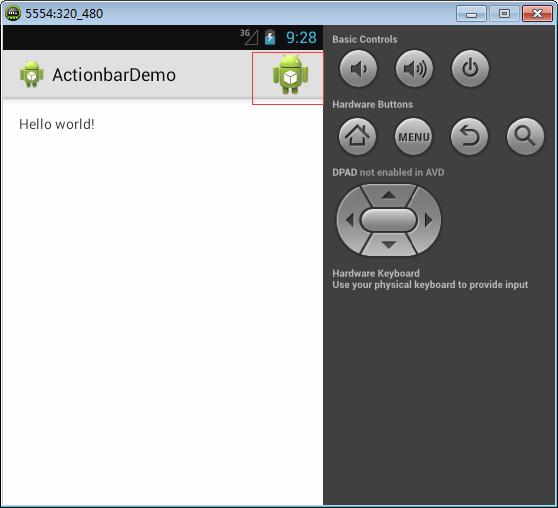

图1-6 显示操作选项

5. 为了让操作选项响应点击事件，可以在MainActivity中重写onOptionsItemSelected方法。

@Override

public boolean onOptionsItemSelected(MenuItem item) {

         switch (item.getItemId()) {

         case R.id.action_1:

              Log.d("Test", "action 1 is clicked!");

              break;

         default:

         break;

         return super.onOptionsItemSelected(item);

在这个方法中，根据item的id来区分哪一个item被点击，从而执行相应的操作。

四．扩展功能

1. 为了在ActionBar中显示子菜单功能，可以在main.xml中追加一段代码：

<menu xmlns:android="http://schemas.android.com/apk/res/android" >

    <item

        android:id="@+id/action_1"

        android:icon="@drawable/ic_launcher"

        android:showAsAction="always"

        android:title="action_1"/>

    <item

        android:id="@+id/action_more"

        android:icon="@drawable/ic_launcher"

        android:showAsAction="always"

        android:title="action_more">

        <menu>

            <item

                android:id="@+id/action_2"

                android:showAsAction="always"

                android:title="action_2"/>

            <item

                android:id="@+id/action_3"

                android:showAsAction="always"

                android:title="action_3"/>

        </menu>

    </item>

</menu>

运行项目，点击新增的item，可得到如下效果：

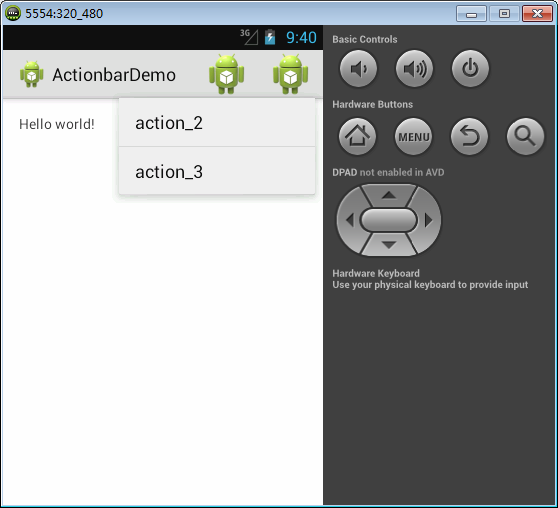

图1-7 ActionBar的子菜单

2. ActionBar还可以动态修改标题，logo图标，设置返回按钮等。

private void updateActionBar() {

         ActionBar actionbar = getSupportActionBar();//获取actionbar对象

         actionbar.setTitle("自定义标题");//修改actionbar标题

         actionbar.setLogo(R.drawable.logo);//修改actionbar的logo

         actionbar.setDisplayHomeAsUpEnabled(true);//显示返回按键

图1-8 自定义actionbar

注：返回按键的点击事件也是在onOptionsItemSelected中进行捕获，只不过采用系统默认id：android.R.id.home。

总结

随着Android系统的飞速发展，ActionBar会应用到越来越多的项目当中，比如微信近期的几个版本都采用了ActionBar的UI框架。为了保证2.x版本的兼容，我们可以直接使用ActionBarSherlock这个流行的第三方SDK，其API的调用方式几乎和Android原生ActionBar的调用方式完全一致，极大降低了开发成本，提高了开发效率。

本文版权归传智播客Android培训学院所有，欢迎转载，转载请注明作者出处。谢谢！
作者：传智播客Android培训学院
