什么是适配

适配 即当前应用在相同的手机上面显示相同的效果。

适配前需要首先确定当前手机所属像素密度类型(如：xhdpi、hdpi、mdpi等)，下面以华为G700、模拟器为例，讲解如何计算像素密度。
案例一：
手机型号：G700
手机分辨率：1280*720 (注：手机两个直角边上分别放置了1280及720个像素点)
手机尺寸大小：5英寸(手机斜边长度)

假设a，b分别为两个直角边，c为斜边，由勾股定理可得出计算方式：sqrt(a*a+b*b)/c
计算结果：sqrt(1280*1280+720*720)/5 ≈ 293.72dpi
根据google官方文档说明得出，当前手机最接近320dpi，则将其归纳在xhdpi手机范围内，
即1dp=2px；

案例二：
手机型号：模拟器
手机分辨率：800*480(注：手机两个直角边上分别放置了800及480个像素点)
手机尺寸大小:3.7英寸(手机斜边大小)

计算结果：sqrt(800*800+480*480)/3.7 ≈ 252.15dpi

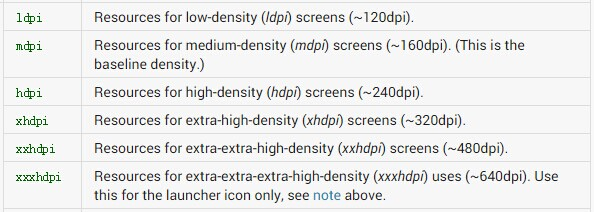

根据google官方文档(图1-1)得出，当前手机接近240dpi，则将其归纳在hdpi手机范围内，
即1dp=1.5px。

按照以上计算方式，大致可以将市场上的手机划分为5个像素密度等级，具体如下：

1. ldpi：120dpi，像素密度与dp转换关系为：1dp = 0.75px
2. mdpi：160dpi ，像素密度与dp转换关系为：1dp = 1px
3. hdpi：240dpi，像素密度与dp转换关系为：1dp = 1.5px
4. xhdpi：320dpi，像素密度与dp转换关系为：1dp = 2px
5. xxhdpi：480dpi，像素密度与dp转换关系为：1dp = 3px



如何适配

下面以华为手机G700和模拟器的对比，讲解如何进行屏幕适配，具体方式如下：

适配方式1：图片适配

不同像素密度的手机加载工程资源文件(res)中不同资源图片，以手机G700和模拟器为例，图片的布局代码如下所示：
<RelativeLayout
xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
tools:context=".MainActivity" >
    <ImageView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@drawable/a"/>
</RelativeLayout>

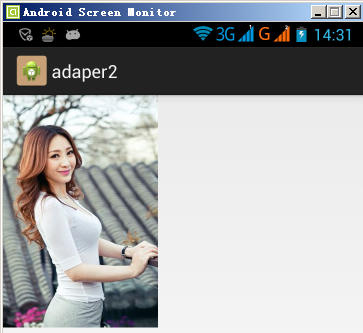

若使用G700(xhdpi)加载a.jpg文件，该文件位于res/drawable-xhdpi文件夹下,显示效果如下：

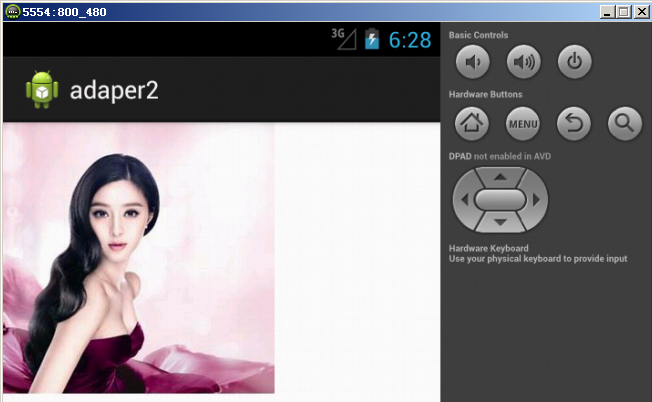

若使用模拟器(hdpi)加载a.jpg文件，该文件位于res/drawable-hdpi文件夹下,显示效果如下：

适配方式2：dimens.xml文件适配

dimens.xml存在于工程资源(res)文件夹中不同values(如:value-1280x720、value-800x480)文件夹下，可用于指定控件大小，不同像素密度手机加载不同values文件夹下的dimens.xml文件，使用方式如下：
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".MainActivity" >
    <!-- 不同的手机加载不同的dp -->
    <TextView
        android:background="#987654"
        android:layout_width="@dimen/width"
        android:layout_height="wrap_content"
        android:text="@string/hello_world" />
</LinearLayout>

模拟器(hdpi):加载dimens.xml资源文件，位于res/value-800x480文件夹下
<resources>
    <dimen name="width">160dp</dimen>
</resources>
       根据上述hdpi dp和px的转换关系1dp = 1.5px，则160dp = 240px，当前控件宽度应该位于屏幕中间位置。
G700(xhdpi):加载dimens.xml资源文件，位于res/value-1280x720文件夹下
<resources>
    <dimen name="width">180dp</dimen>
</resources>
       根据上述xhdpi 中dp和px的转换关系1dp = 2px，则180dp = 360px，当前控件宽度应该位于屏幕中间位置。

G700（xhdpi）显示的图片效果如下所示： 模拟器（hdpi）显示的图片效果如下所示：

适配方式3：布局文件适配

不同分辨率的手机，加载不同的布局文件已达到适配效果。创建多个layout(如：layout-1280x720、layout-800x480)文件夹用于存放不同像素密度手机所需布局文件。

模拟器(hdpi):加载activity_main.xml布局文件,位于res/layout-800x480文件夹下：
<RelativeLayout
xmlns:android="http://schemas.android.com/apk/res/android"
       xmlns:tools="http://schemas.android.com/tools"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        tools:context=".MainActivity" >
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="800*480手机会去加载的布局文件" />
    </RelativeLayout>

G700(xhdpi):加载activity_main.xml布局文件,位于res/layout-1280x720文件夹下：
    <RelativeLayout
xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:tools="http://schemas.android.com/tools"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        tools:context=".MainActivity" >
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="1280*720手机会去加载的布局文件" />
    </RelativeLayout>

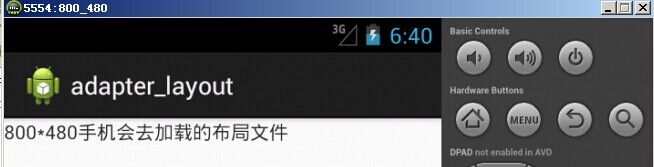

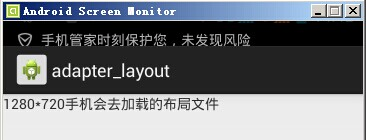

G700（xhdpi）显示的图片效果如下： 模拟器（hdpi）显示的图片效果如下所示：

适配方式4：java代码适配

通过android相应api获取当前手机的宽高像素值，按比例分配屏幕中控件的宽高以达到适配效果，下面是布局和实现功能的核心代码：
       布局文件
<RelativeLayout
xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity" >
    <TextView
        android:id="@+id/tv"
        android:background="#000000"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/hello_world" />
</RelativeLayout>
       activity中oncreate核心代码：
    TextView tv  = (TextView) findViewById(R.id.tv);
    //获取封装当前手机屏幕信息对象，用于存放宽高值
    DisplayMetrics metrics  = new DisplayMetrics();
    //给当前屏幕设置宽高
    getWindowManager().getDefaultDisplay().getMetrics(metrics);
    //获取高度
    Constant.srceenHeight = metrics.heightPixels;
    //获取宽度
    Constant.srceenWidth = metrics.widthPixels;
    Log.i(tag, "Constant.srceenHeight = "+Constant.srceenHeight);
    Log.i(tag, "Constant.srceenWidth = "+Constant.srceenWidth);
    //宽高各占50%
    RelativeLayout.LayoutParams layoutParams = new
RelativeLayout.LayoutParams(
            (int)(Constant.srceenWidth*0.5+0.5),
            (int)(Constant.srceenHeight*0.5+0.5));
    tv.setLayoutParams(layoutParams);

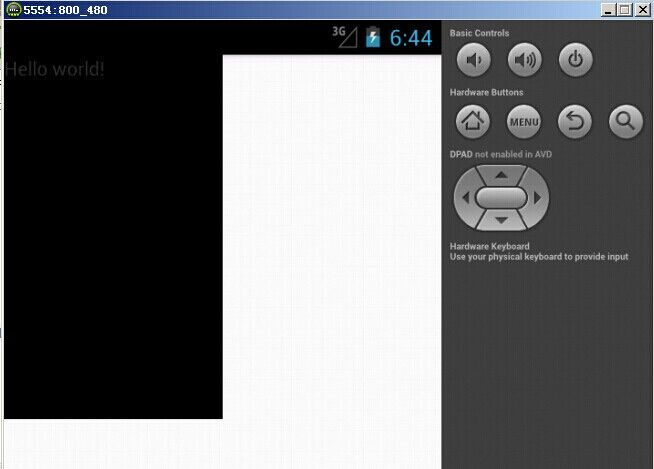

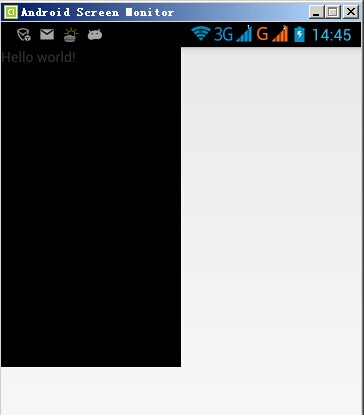

G700（xhdpi）显示效果如下： 模拟器（hdpi）显示效果如下：

适配方式5：权重适配

通过android提供的(权重)剩余空间分配，达到适配效果。布局文件如下所示:
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal"
    tools:context=".MainActivity" >
    <TextView
        android:background="#000000"
        android:layout_width="0dp"
        android:layout_weight="1"
         android:layout_height="match_parent"/>
    <TextView
        android:background="#123456"
        android:layout_width="0dp"
        android:layout_weight="1"
    android:layout_height="match_parent"/>
</LinearLayout>

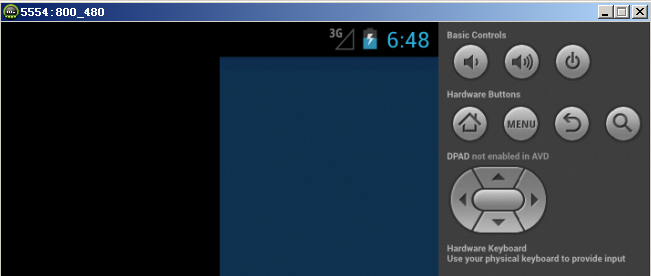

G700（xhdpi）显示的图片效果如下所示： 模拟器（hdpi）显示的图片效果如下所示：
